Sony ソニー (TC765) & TC766-2

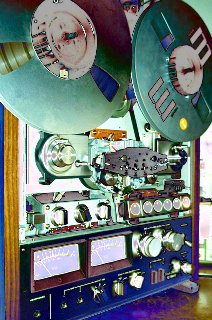

Reel-to-Reel Tape Recorder. The TC-765 + TC-766-2 (1978-1982) released in Japan as TC-R7 or TC-R7-2.
Weiter unten: Reparaturbericht Capstan- Antriebsmechanik. Bericht noch In Arbeit!
Technical data
Modell:

Format:
Heads:
Motors:
Speeds:
Max reel size:
Rewind time:
Wow&Flutter (DIN):


Frequency response
(19cm/s, LN tape):
(19cm/s, FeCr tape):
(38cm/s, FeCr tape):

S/N ratio (FeCr tape):
Distortion (19cm/s):
Distortion (38cm/s):
Bias:

Inputs:


Outputs:



Compenentry:




Multivoltage:
Power consuption:
Dimensions:
Weight:

(TC-765)

quarter-track (2 stereo pairs)
3 (F&F)
2 + 1 (dual-capstan)
9,5 / 19 cm/s
26,5cm
150s. (740m. tape)
±0,07% (19cm/s)
±0,15% (9,5cm/s)

Frequency response
20Hz...18kHz (±3dB, DIN)
30Hz...25kHz
-

61dB (DIN)
0,7% (0dB)
-
160kHz

2x MIC (0,2mV)
2x LINE (60mV/100kOhm)
1x DIN (<10kOhm)
2x LINE (0,775V/100kOhm)
1x DIN (<10kOhm)
1x Headphones

2 ICs,
3 FETs
104 transistors,
89 diodes

yes (110/127/220/240V)
90W
44,5 x 52,5 x 23,5cm
27kg.

TC-766-2

half-track (1 stereo pair)
<
<
19 / 38 cm/s
<
<
±0,07% (19cm/s)
±0,35% (38cm/s)

Frequency response
-
30Hz...25kHz
30Hz...30kHz

64dB (DIN)
-
0,5% (0dB)
<

<
<
<
<
<
<

<
<
103 transistors,
86 diodes

<
<
<
<

Schritt-für-Schritt Anleiting zur Reparatur des Doppel-Capstan Antriebs (Bilder anklicken um zu vergrössern):
thumbs/01.jpg
thumbs/02.jpg
thumbs/03.jpg
thumbs/04.jpg
thumbs/05.jpg
thumbs/06.jpg
thumbs/07.jpg
thumbs/08.jpg
thumbs/09.jpg
thumbs/10.jpg
thumbs/11.jpg
thumbs/12.jpg
thumbs/13.jpg
thumbs/14.jpg
thumbs/15.jpg
thumbs/16.jpg
thumbs/17.jpg
thumbs/18.jpg
thumbs/19.jpg
thumbs/20.jpg
